Монтаж тёплого пола в каркасном доме

Каркасный дом с внутренней отделкой деревянной вагонкой. Панорамное остекление — большие оконные и дверные проёмы с выходом на террасу. Именно такие дома с обширным остеклением требуют продуманной системы отопления: тёплый пол компенсирует теплопотери через стеклопакеты и обеспечивает равномерный прогрев по всей площади.

Этапы выполненных работ

1. Подготовка основания и теплоизоляция

На черновой пол каркасного дома уложены плиты экструдированного пенополистирола «Пеноплэкс» толщиной 40 мм. В каркасном доме качественная теплоизоляция пола особенно важна — без неё тепло будет уходить через перекрытие в подпольное пространство. Плиты уложены встык по всей площади помещений.

2. Монтаж профильных матов

Поверх теплоизоляции установлены профильные монтажные маты с бобышками (выступами). Это современная альтернатива армирующей сетке: бобышки надёжно фиксируют трубу с заданным шагом без дополнительного крепежа. Труба просто защёлкивается между выступами, что ускоряет укладку и исключает смещение при заливке стяжки.

3. Укладка труб

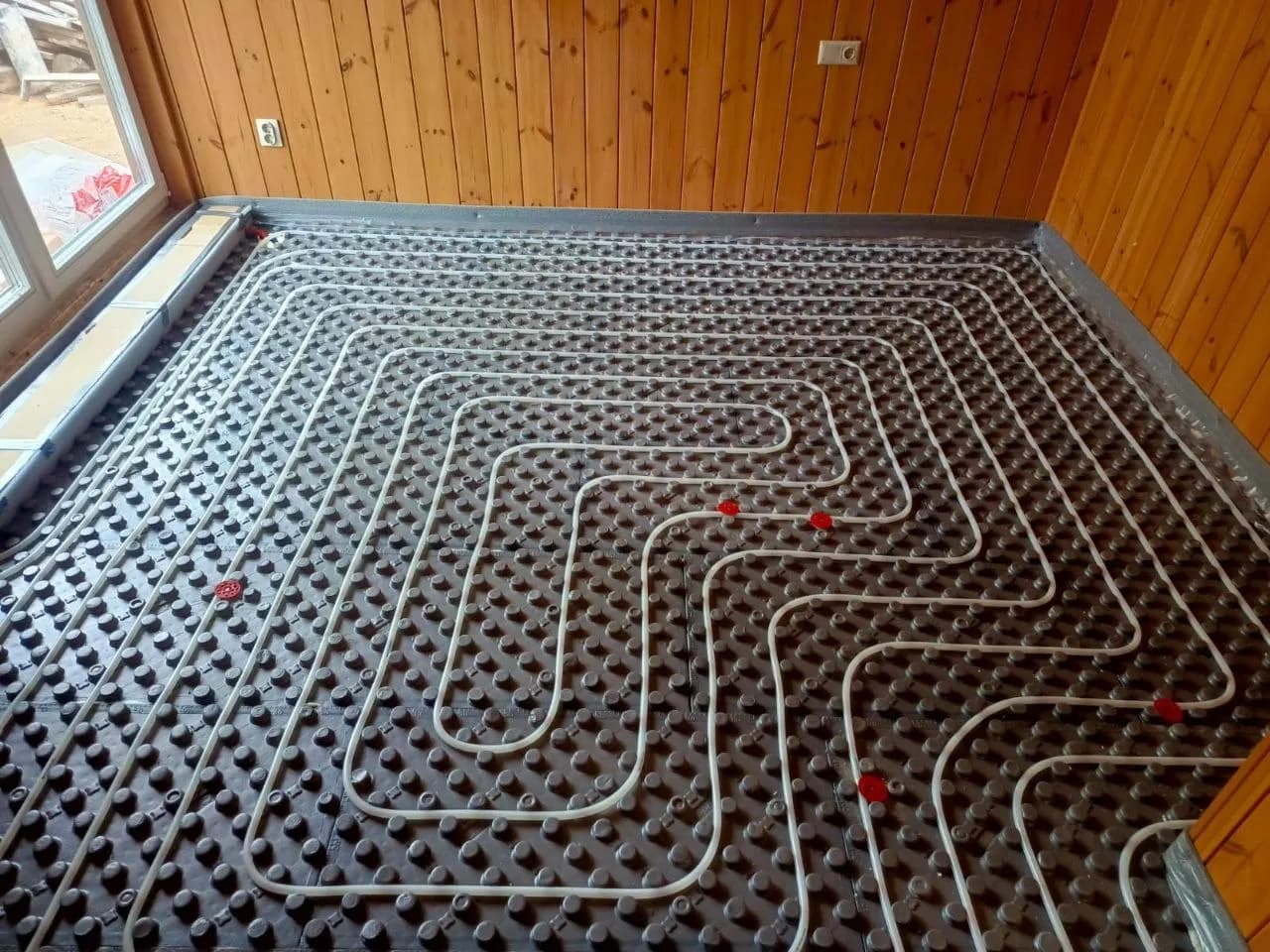

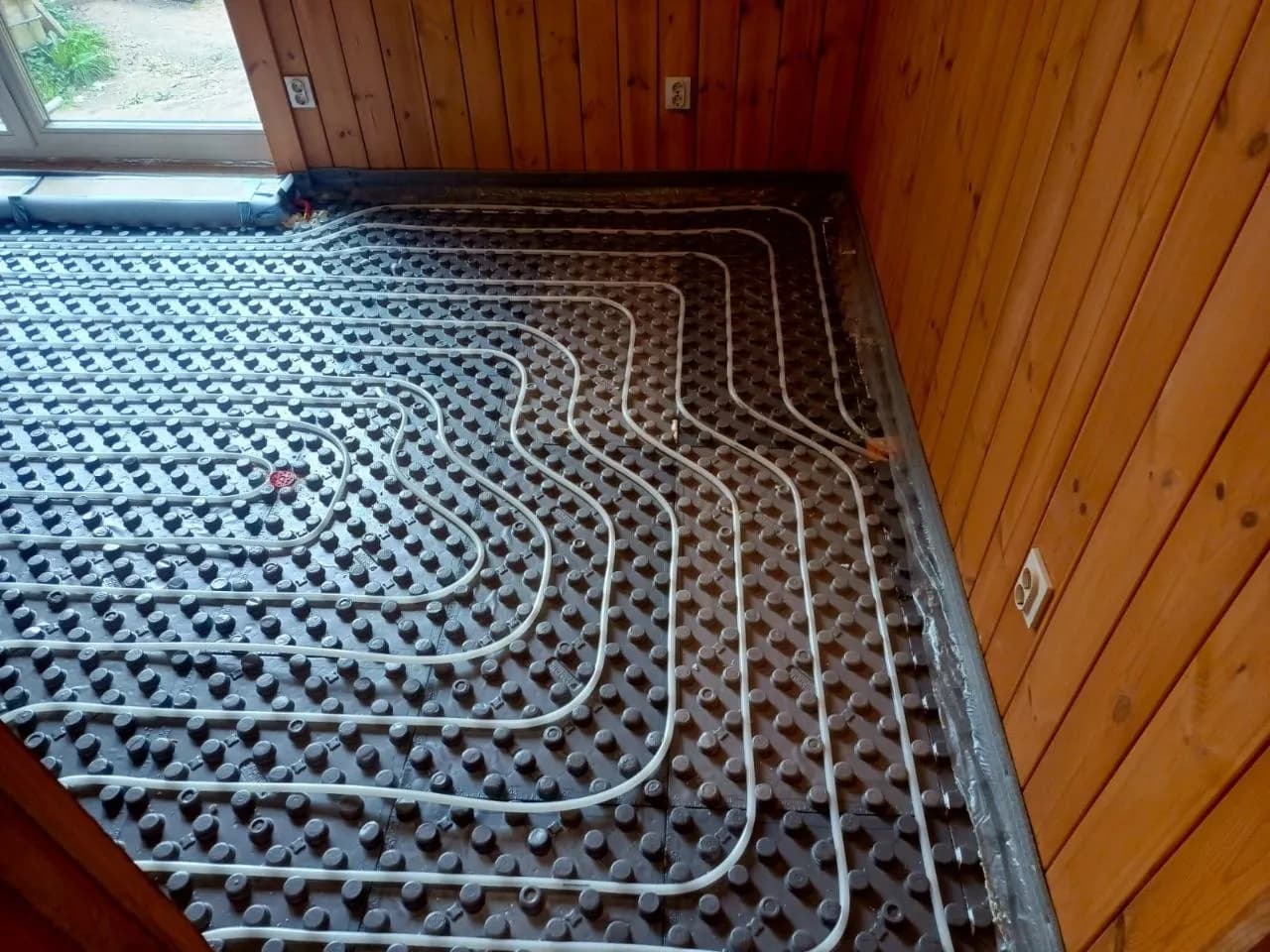

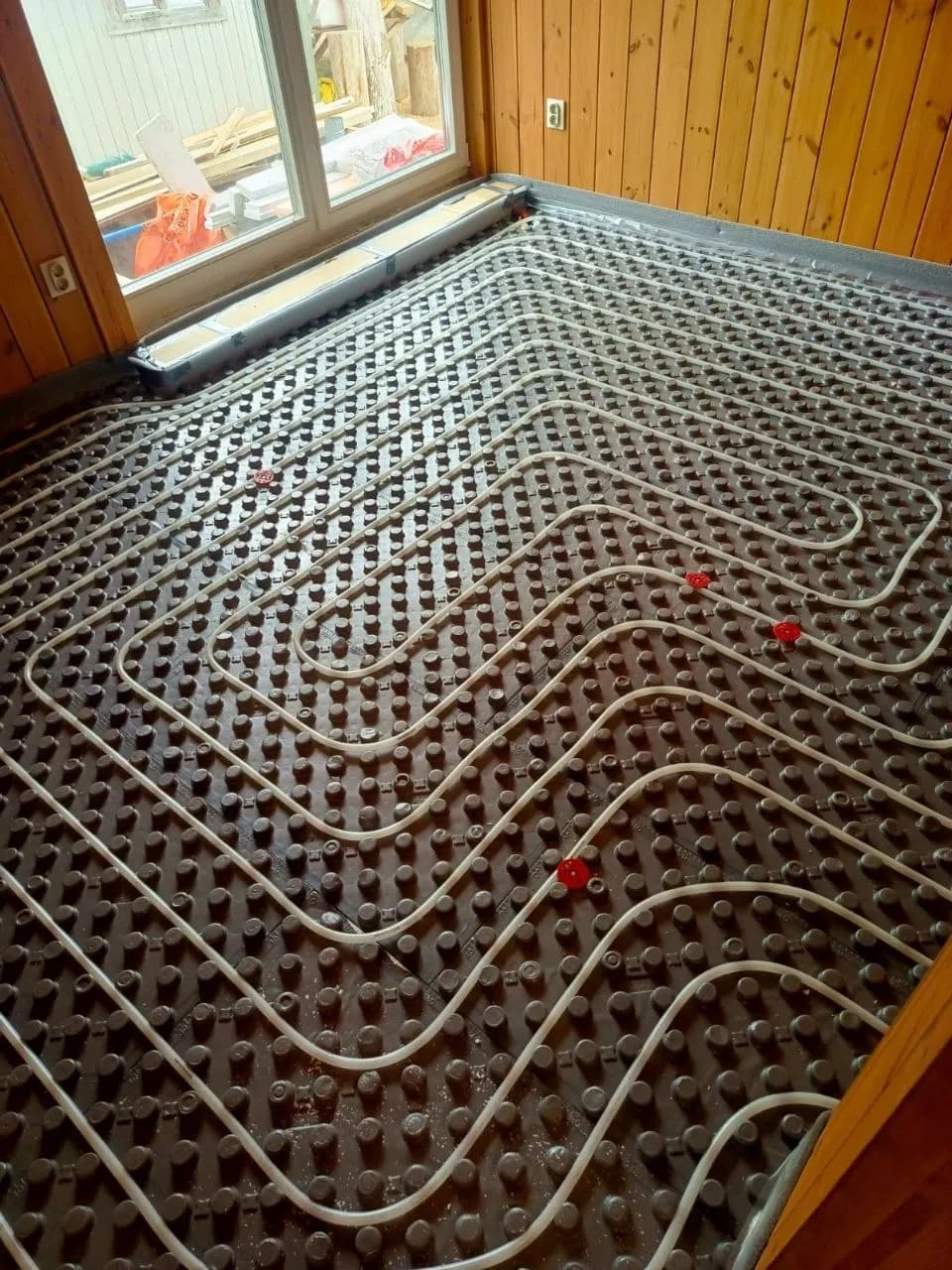

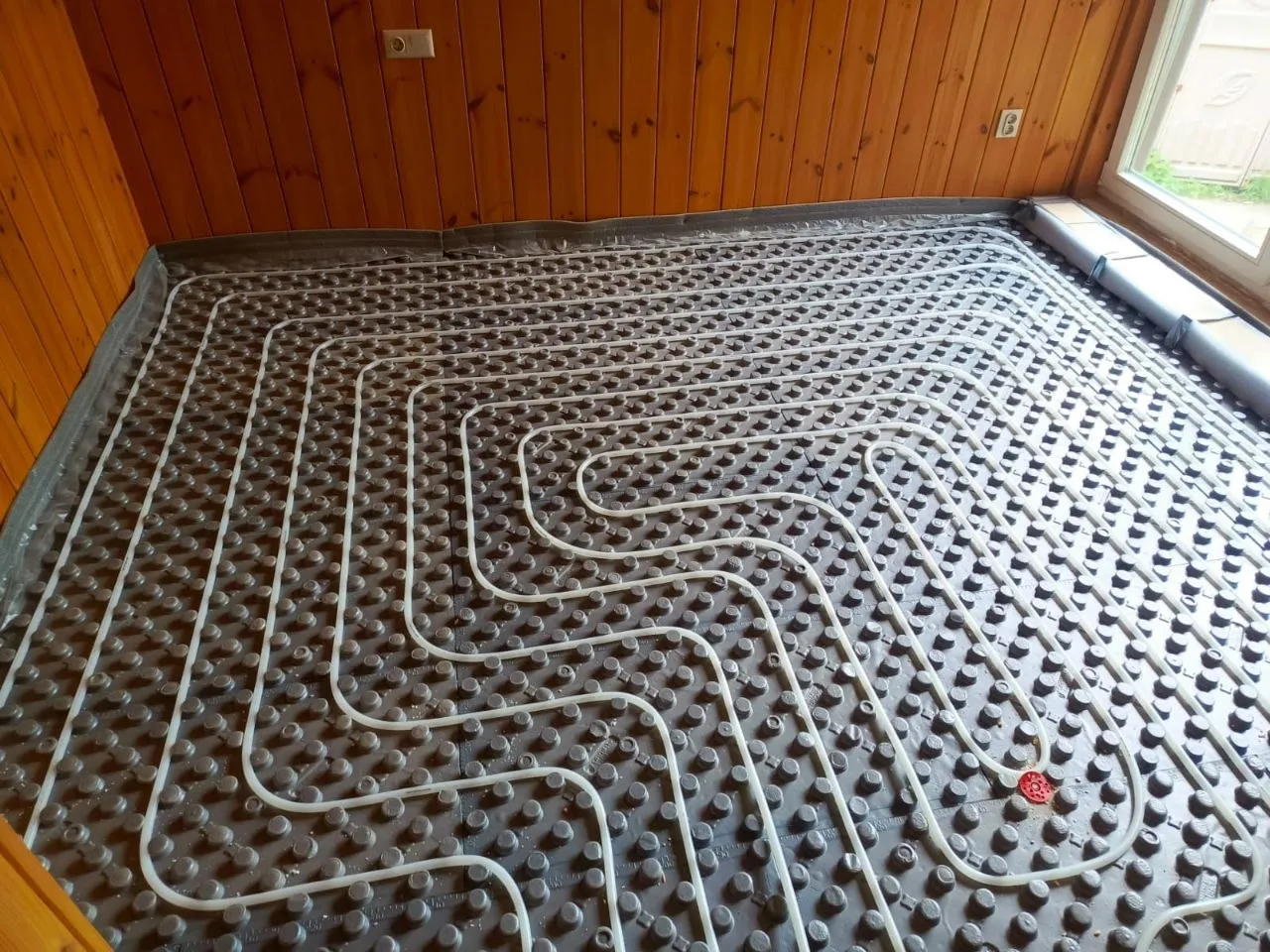

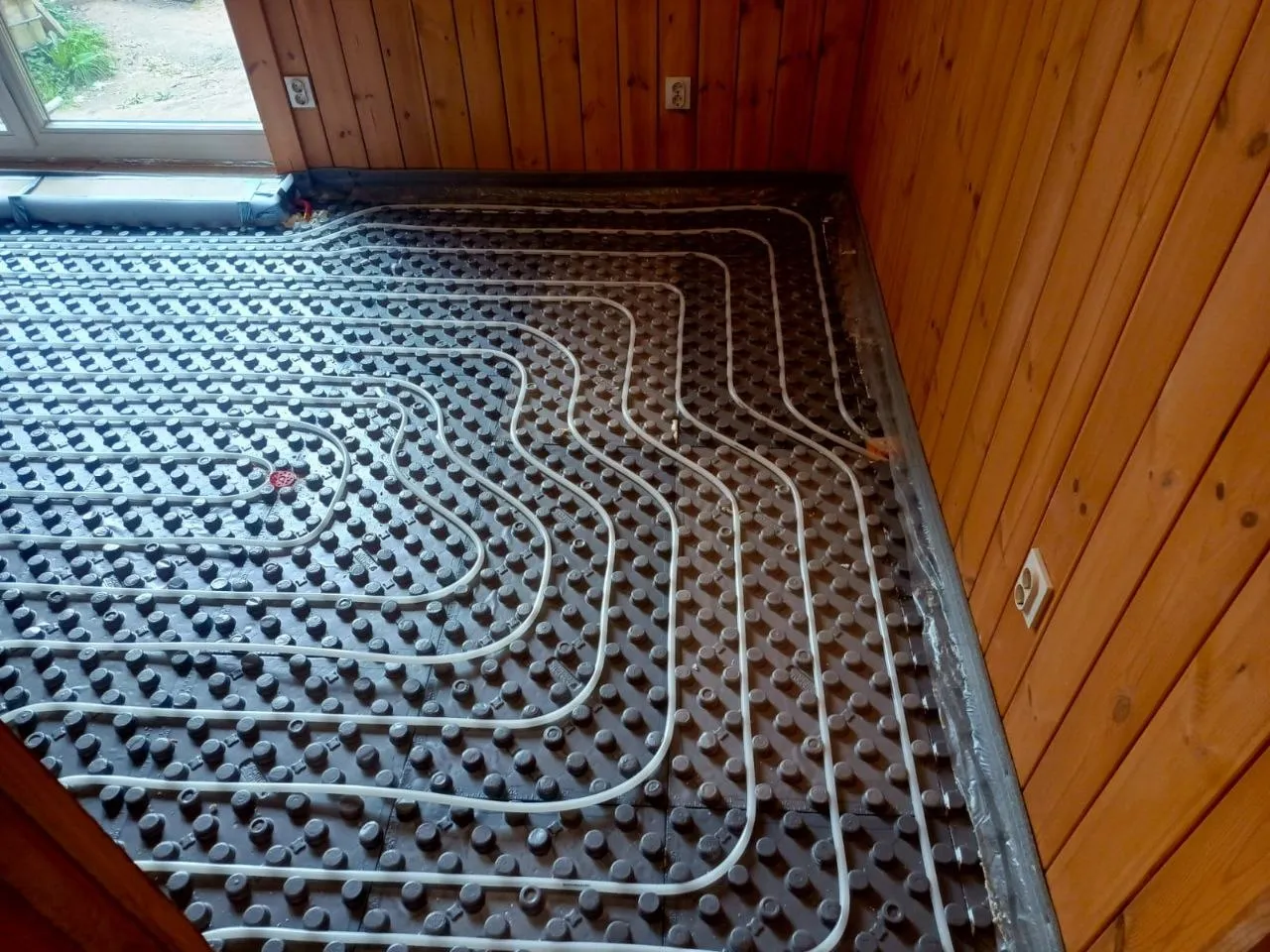

Белые трубы PE-Xa уложены по схеме «улитка» с шагом 200 мм. Схема «улитка» выбрана для максимально равномерного прогрева — горячая подача и остывшая обратка идут параллельно, выравнивая температуру по всей площади. В местах поворотов труба плавно изгибается без заломов. Красные фиксаторы на матах дополнительно закрепляют трубу в точках перегиба.

4. Прокладка магистральных трубопроводов

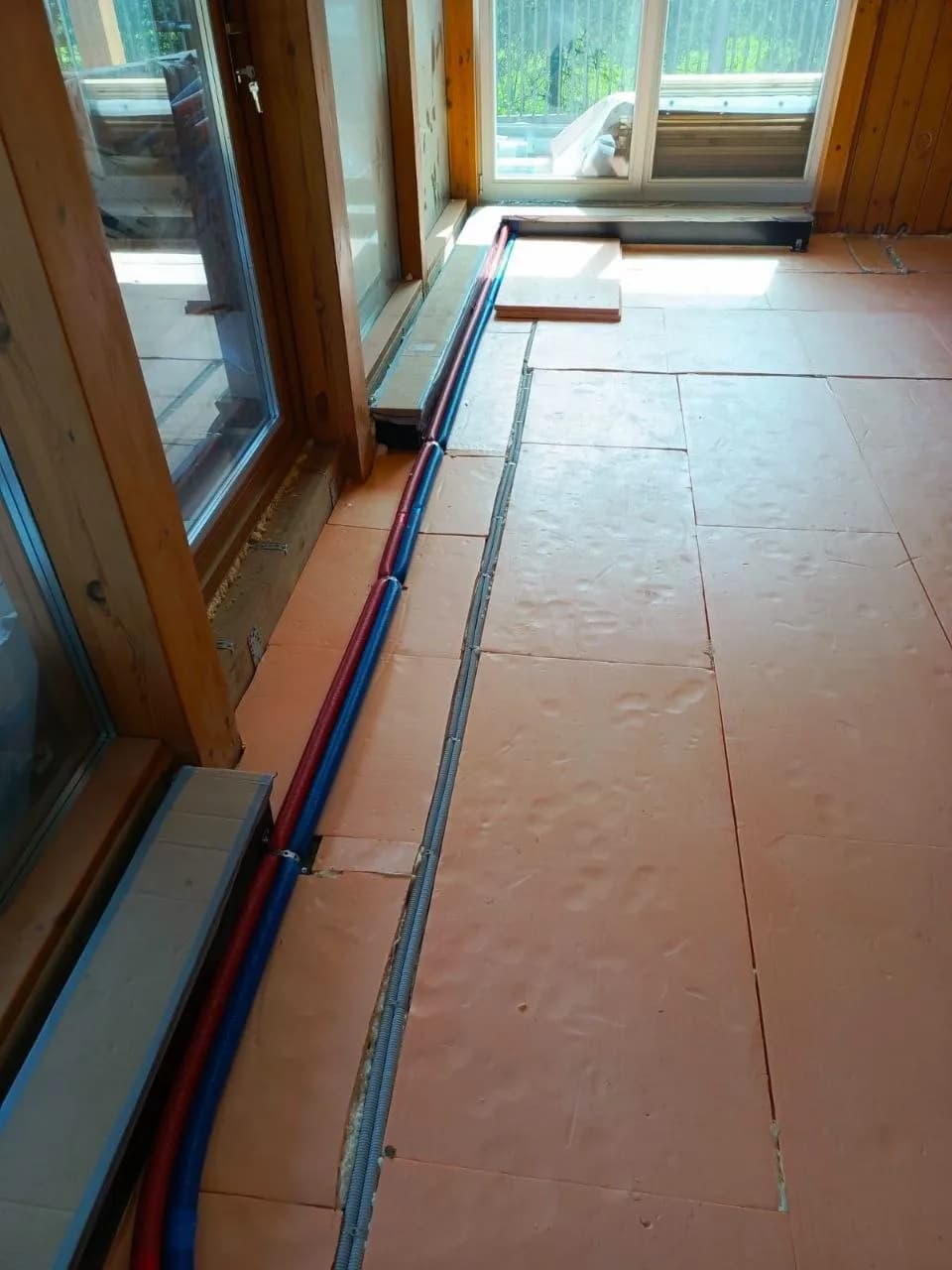

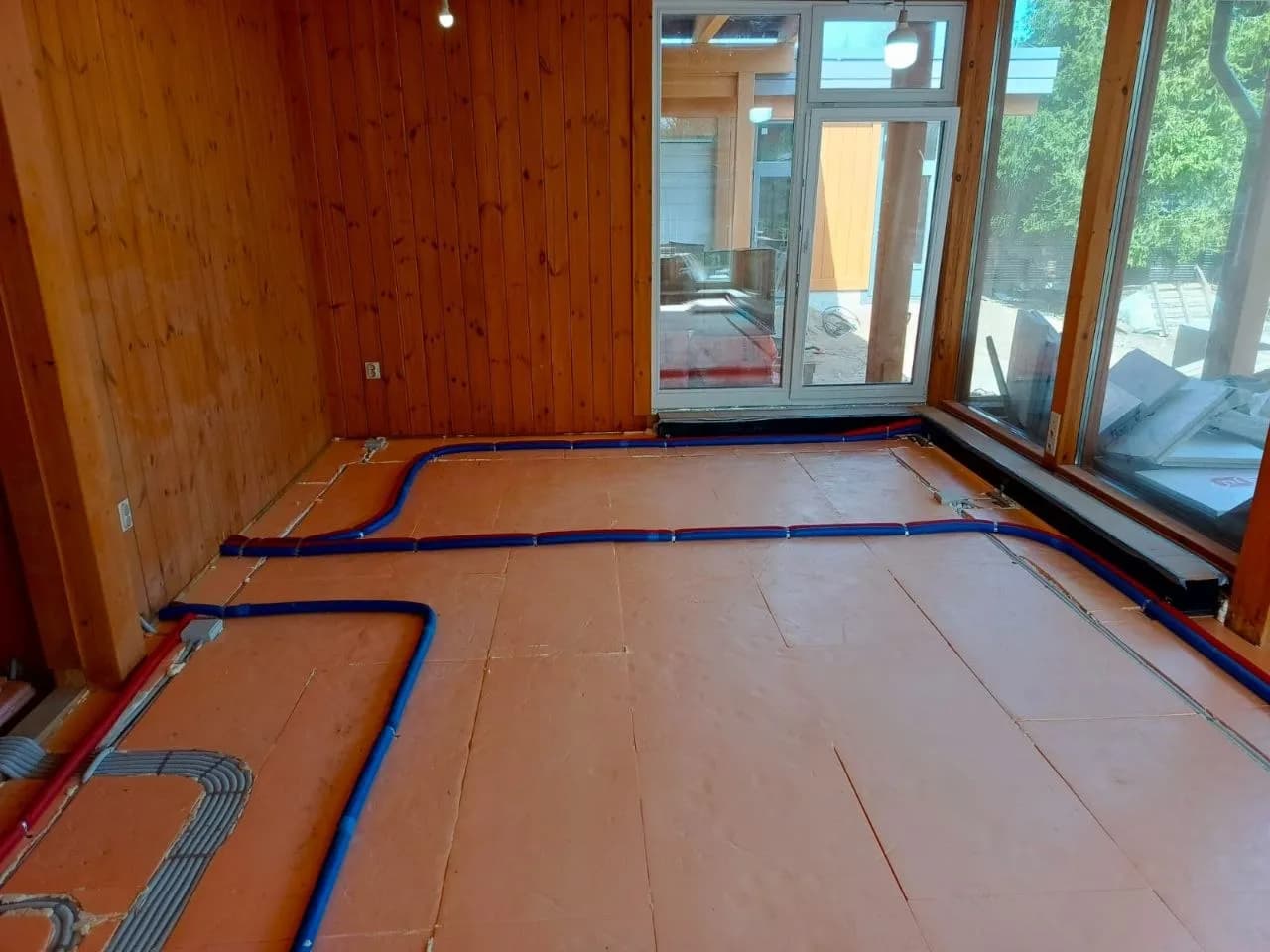

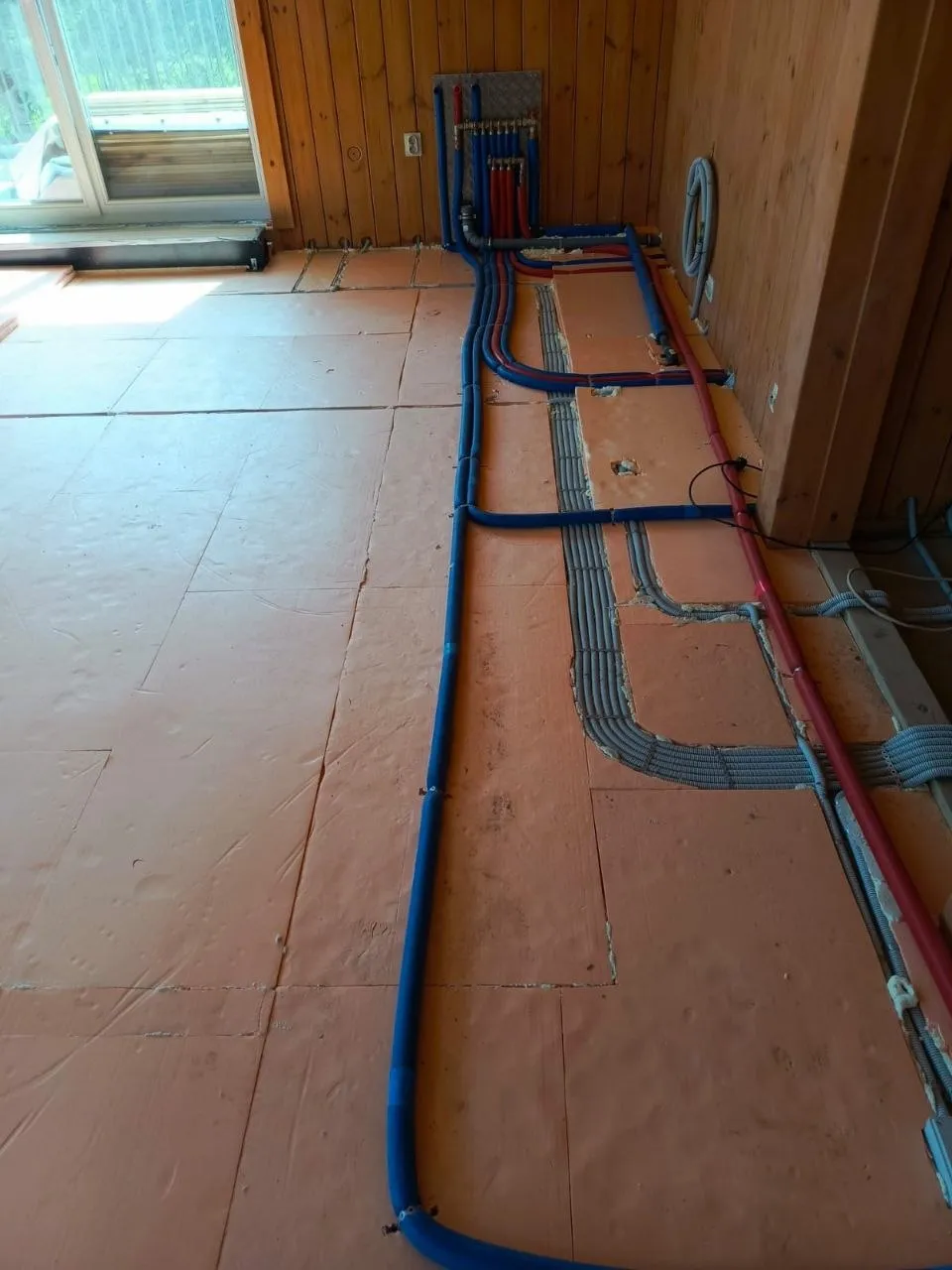

От каждого контура тёплого пола проложены магистральные трубы подачи (красные) и обратки (синие) к месту установки коллектора. Трубы проведены вдоль стен в защитной гофре, чтобы избежать повреждений при заливке стяжки и обеспечить возможность теплового расширения. Вдоль панорамных окон трубы уложены в штробы, закрытые защитным коробом.

5. Проход труб через стены

Подающие и обратные трубы проходят через утеплённые стены каркасного дома в теплоизоляционных гильзах. Сделано аккуратное исполнение прохода через стену из «Пеноплэкса» и деревянной обшивки — трубы защищены от контакта с конструкцией и сохраняют возможность теплового расширения.

6. Монтаж коллекторного узла

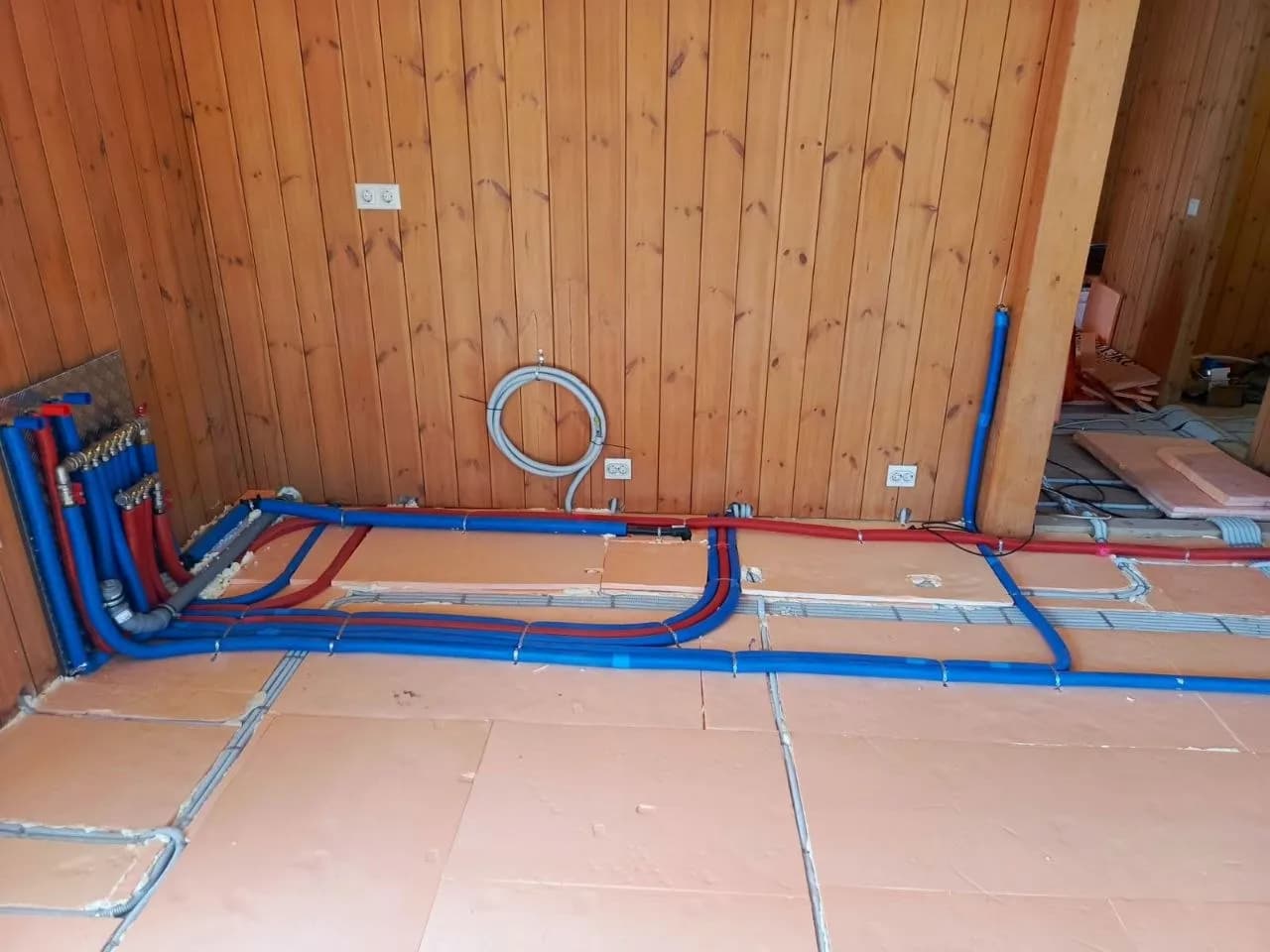

У стены смонтирована коллекторная гребёнка, к которой подключены все контуры. Подача (красные трубы) и обратка (синие), а также серый гофрированный шланг — подводка к расширительному баку. Каждый контур оснащён индивидуальным регулятором для независимой настройки температуры в каждом помещении.

7. Опрессовка

Перед заливкой стяжки система заполнена теплоносителем и выведена на испытательное давление для проверки герметичности всех соединений, контуров и узлов.

Почему тёплый пол идеален для каркасного дома

• Лёгкая конструкция стен требует эффективного отопления без массивных радиаторов

• Панорамное остекление создаёт повышенные теплопотери — тёплый пол равномерно компенсирует их по всей площади

• Деревянная отделка прекрасно сочетается со скрытой системой отопления — ничто не нарушает интерьер

• Быстрый прогрев — каркасные дома не накапливают холод в массивных стенах, поэтому система выходит на рабочую температуру быстрее, чем в кирпичных домах
