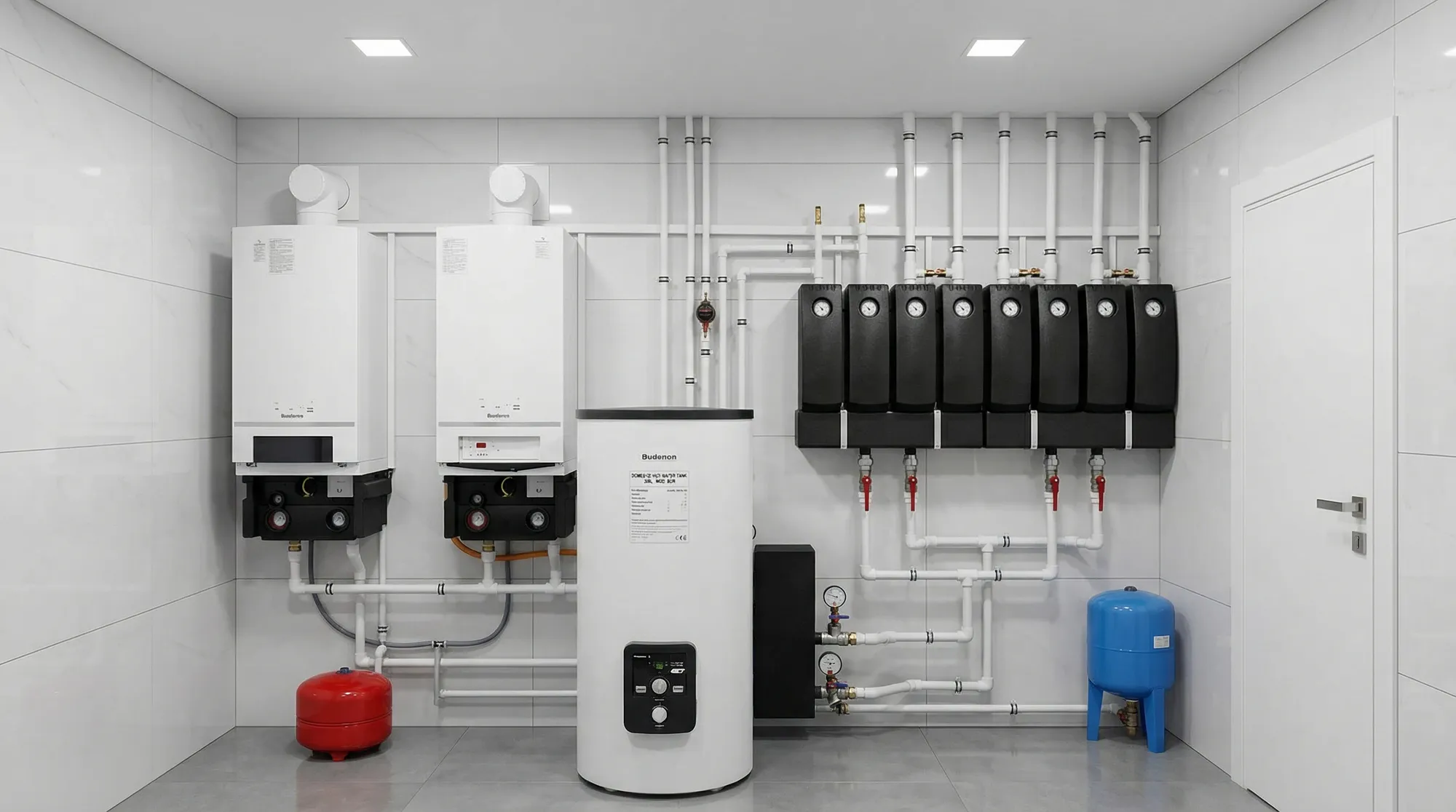

Каскад Buderus с многоконтурной разводкой

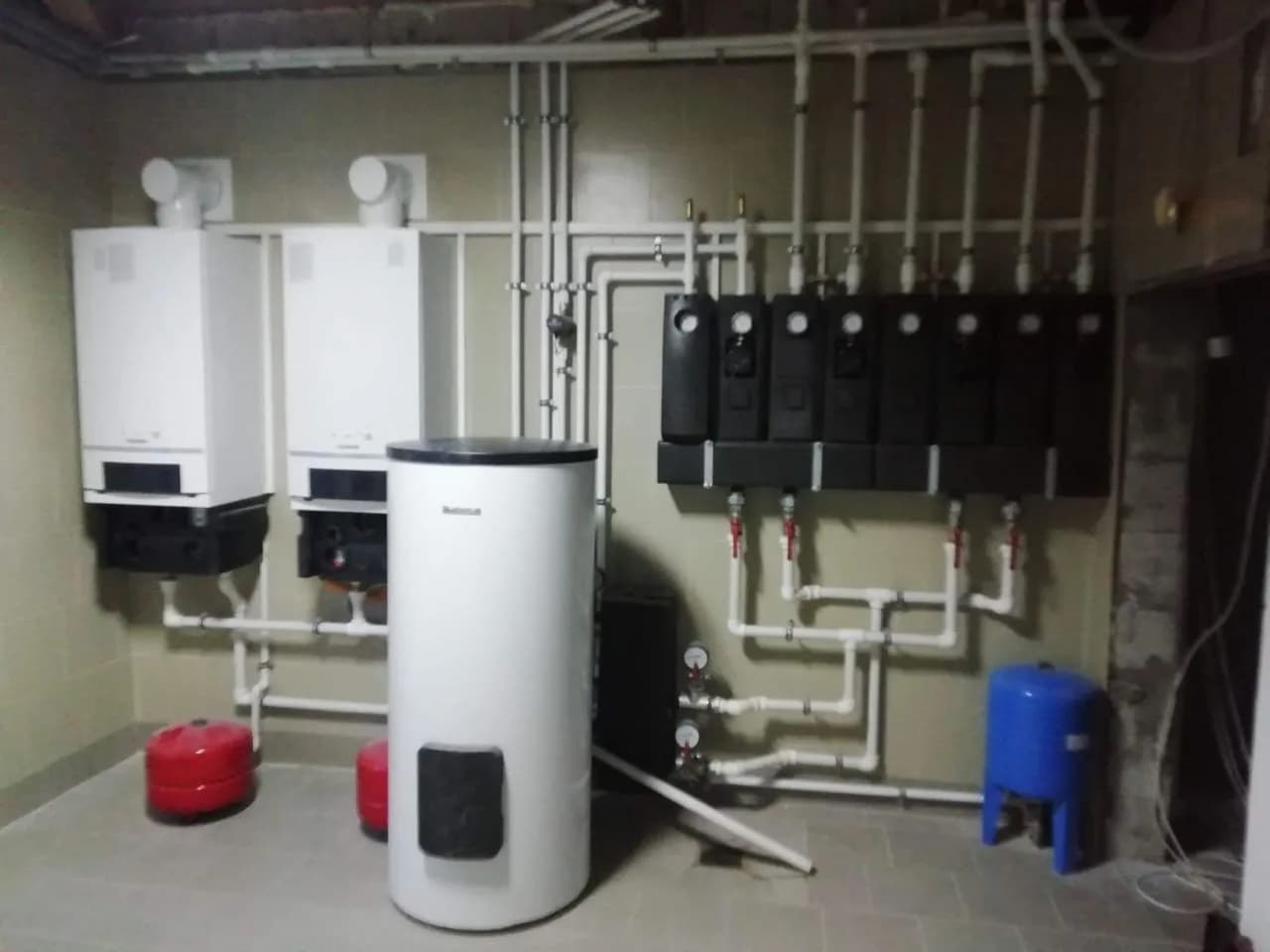

Монтаж котельной загородного дома, комплектация:

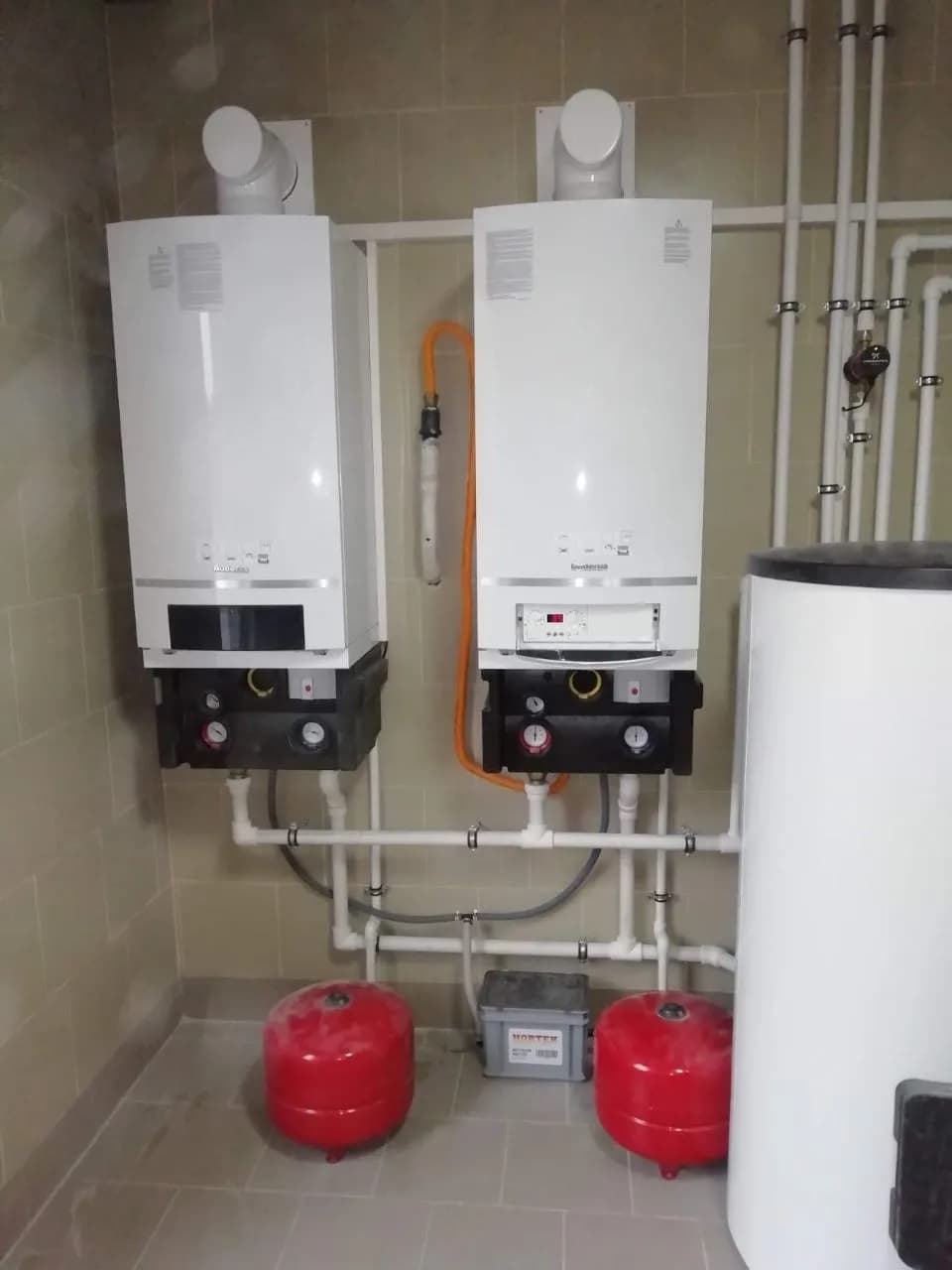

• Два газовых конденсационных котла Buderus в каскадном подключении — каждый котёл оснащён встроенной насосной группой с манометрами и предохранительной арматурой. Каскадная автоматика распределяет нагрузку: при умеренном потреблении работает один котёл, в морозы подключается второй. Между котлами — оранжевый кабель каскадного управления.

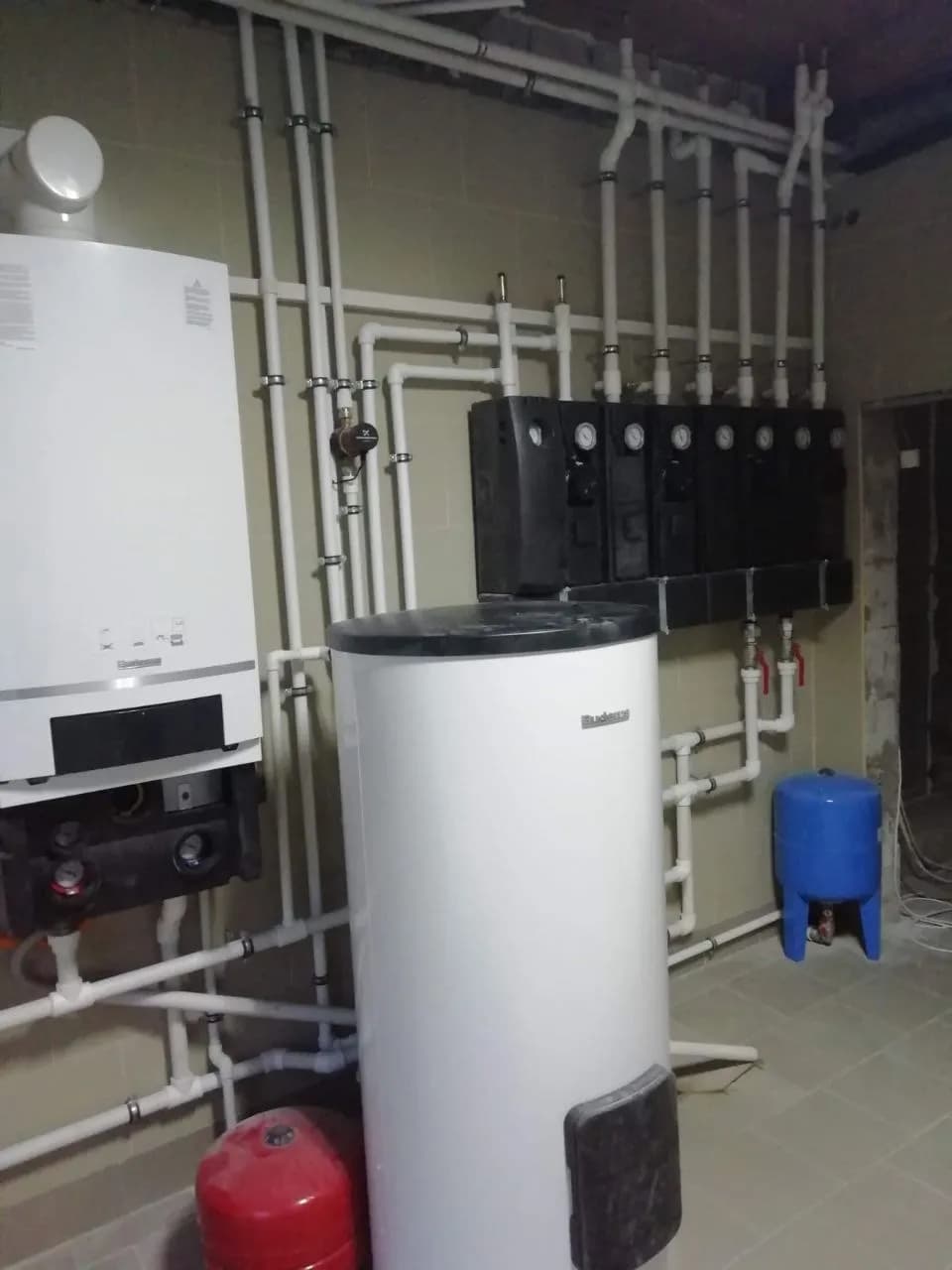

• Бойлер косвенного нагрева Buderus — напольный, большого объёма (~200 л), обеспечивает горячее водоснабжение всего дома. Установлен по центру котельной между котлами и коллекторным блоком.

• 8 насосных групп — чёрные модульные блоки на стене, каждый со встроенным циркуляционным насосом и термоманометром. Обслуживают отдельные контуры: радиаторное отопление по зонам, тёплые полы, бойлер ГВС, вентиляция.

• Два мембранных расширительных бака — красные (отопительный контур) внизу под каждым котлом, компенсируют тепловое расширение теплоносителя.

• Расширительный бак ГВС — синий, для контура горячего водоснабжения.

• Группа безопасности — предохранительный клапан, воздухоотводчик, манометр.

• Газовый счётчик — серый прибор учёта между котлами.

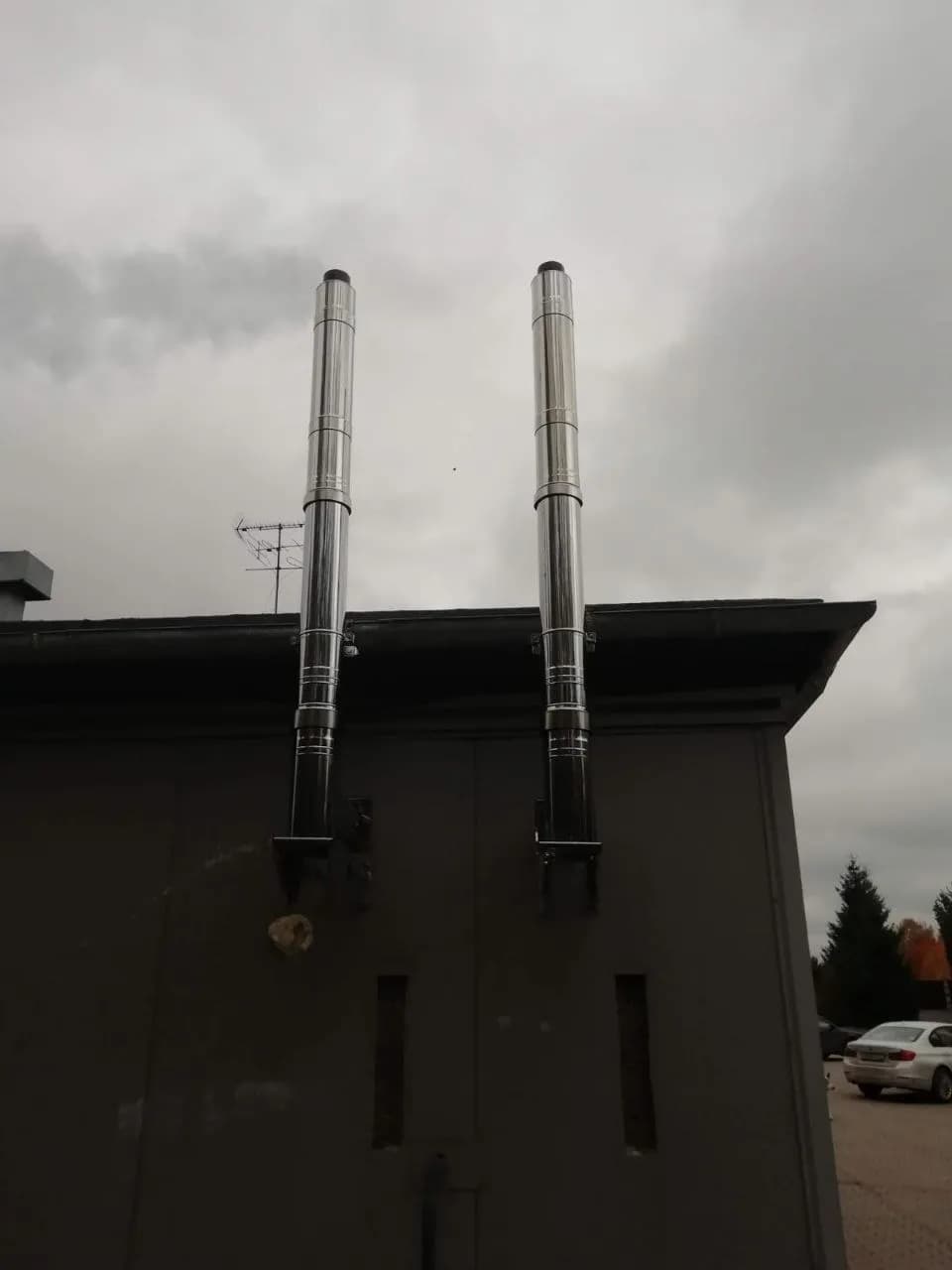

• Дымоходы из нержавеющей стали — два вертикальных коаксиальных дымохода, выведены через стену и подняты выше уровня кровли. Закреплены на фасаде стальными кронштейнами. На последнем фото виден пар из работающего дымохода — система запущена и функционирует.

• Обвязка из полипропиленовых труб — надёжное и экономичное решение для внутренней разводки котельной.

Выполненные работы

• Проектирование котельной — расчёт тепловой нагрузки дома, подбор мощности каскада, определение количества контуров и схемы разводки.

• Подготовка помещения — облицовка стен керамической плиткой, устройство вентиляции, подведение газопровода и электропитания.

• Монтаж котлов Buderus — установка двух конденсационных котлов на стену, подключение каскадного контроллера, подводка газа через счётчик.

• Установка бойлера Buderus — монтаж напольного бойлера косвенного нагрева, обвязка с котлами.

• Сборка коллекторного блока — монтаж 8 насосных групп на единой раме, подключение к магистралям подачи и обратки.

• Монтаж расширительных баков — два красных бака для отопления (по одному на каждый котёл) и синий бак для ГВС.

• Гидравлическая обвязка — соединение всех элементов полипропиленовыми трубами, установка запорной арматуры, фильтров, обратных клапанов.

• Монтаж дымоходов — вывод двух коаксиальных дымоходов из нержавеющей стали через стену, вертикальный подъём выше кровли, крепление на кронштейнах.

• Опрессовка — заполнение системы, проверка герметичности всех соединений под давлением.

• Пусконаладка и балансировка — первый запуск каскада, настройка автоматики, балансировка расхода по контурам, проверка дымоудаления.
